EO/IR/LD ya daGözetleme Radarı
100 bg İçtenYanmalı Motor
150 kgFaydalı Yük

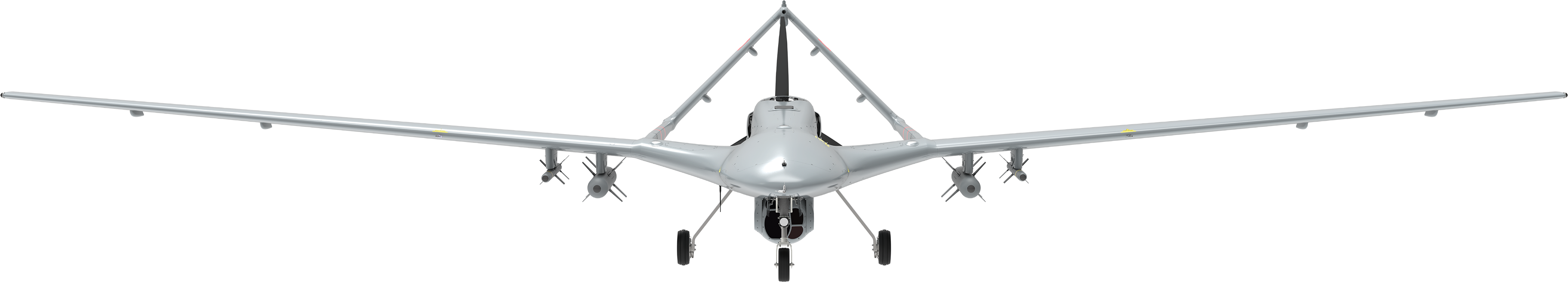

Bayraktar TB2
Silahlı İnsansız Hava Aracı
Muharebe sahasında etkinliği kanıtlanmış, orta irtifa–uzun havada kalış sınıfında bir platform.
Tam otonomtaksi, kalkış, seyir ve iniş.
Farklı operasyonel koşullarda etkin ve güvenilir görev icrası.
Genel Bilgiler
Orta irtifa,uzun havada kalış.
İstihbarat, keşif ve gözetleme görevleri için geliştirilen TB2; üç yedekli otopilot sistemi ve gelişmiş sensör füzyon yapısıyla yüksek görev emniyeti sağlar.
Uçuş Saati
0+
saattir göklerde
Muharebe sahasında kendini ispatlamış bir platform.
Temel Uçuş Performansı
- 16.000 Feet
- Operasyonel İrtifa

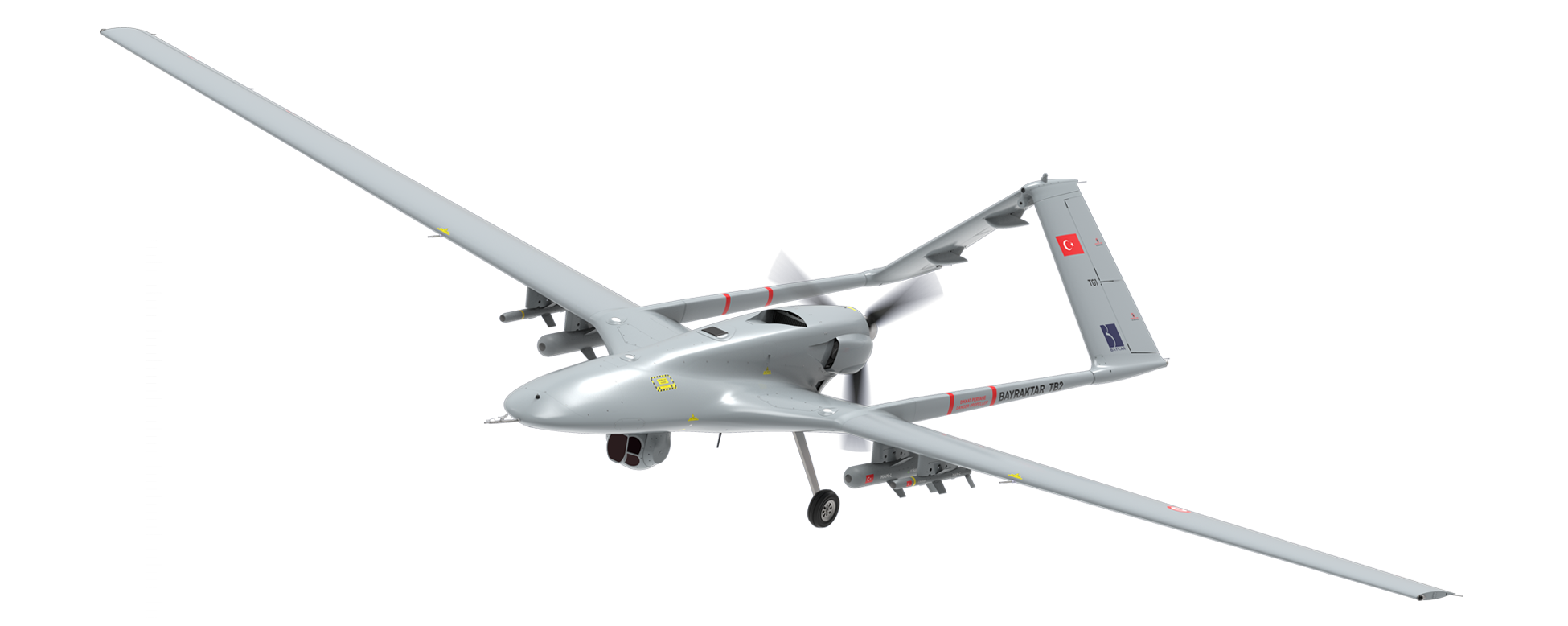

- 27 Saat 3 Dakika
- Uçuş Rekoru
Farklı coğrafyalarda,aynı güvenilirlik.
Karabağ’dan Libya’ya, Suriye’den Ukrayna’ya uzanan çok sayıda harekât sahasında.
Yer sistemlerine bağımlı olmaksızıntam otomatik iniş.
Dahili sensör füzyonu destekli hassas otomatik kalkış ve iniş.
Bayraktar TB2
“Dünyanın en aktif kullanılan İHA’sı”
GenelBilgiler
Bayraktar TB2 Silahlı İnsansız Hava Aracı (SİHA), muharebe sahasında etkinliği kanıtlanmış, orta irtifa–uzun havada kalış sınıfında bir platformdur. İstihbarat, keşif ve gözetleme görevleri için geliştirilen TB2; üç yedekli otopilot sistemi ve gelişmiş sensör füzyon yapısı sayesinde yüksek görev emniyeti ve operasyonel süreklilik sağlamaktadır. Tam otonom taksi, kalkış, seyir ve iniş kabiliyetleri ile farklı operasyonel koşullarda etkin ve güvenilir biçimde görev icra edebilmektedir.
1 Milyon 250 Bin Saattir Göklerde
Buna ilave olarak Bayraktar TB2, kanıtlanmış akıllı mühimmat entegrasyonlarıyla hassas hedefleme ve nokta atışı taarruz görevleri için özel olarak yapılandırılmıştır. Bayraktar TB2; Karabağ’dan Libya’ya, Suriye’den Ukrayna’ya uzanan çok sayıda farklı harekât sahasında etkinliğini ve operasyonel güvenilirliğini ortaya koymuş, farklı coğrafi, iklimsel ve tehdit ortamlarında başarıyla görev yaparak muharebe sahasında kendini ispatlamış bir platformdur.
“Dünyanın en aktif kullanılan İHA’sı”
Temel uçuş performans kriterleri
- 16,000 Feet Operasyonel İrtifa
- 27 Saat 3 Dakika Uçuş Rekoru
- Tam Otomatik Uçuş Kontrol ve 3 Yedekli Otopilot Sistemi (Triple Redundant)
- Yer Sistemlerine Bağımlı Olmaksızın Tam Otomatik İniş ve Kalkış Özelliği
- GPS Bağımlılığı Olmaksızın Dahili Sensör Füzyonu İle Seyrüsefer Özelliği
Gelişmiş Özellikler
- Tam Otomatik Seyir ve Rota Takibi Özelliği
- Dahili Sensör Füzyonu Destekli Hassas Otomatik Kalkış ve İniş Özelliği
- Tam Otomatik Taksi ve Park Özelliği
- Yarı Otonom Uçuş Modları Desteği
- Hata Toleranslı ve 3 Yedekli Sensör Füzyonu Uygulaması
- Çapraz Yedekli YKİ Sistemi
- Özgün Yedekli Servo Aktüatör Birimleri
- Özgün Yedekli Lityum Tabanlı Batarya Birimleri
TeknikÖzellikler
- Servis Tavanı
- 20.000 feet
- Operasyonel İrtifa
- 16.000 feet
- Haberleşme
- LOS & BLOS
- Seyir - Azami Hız
- 90 KTAS - 110 KTAS
- Havada Kalış
- 18+ saat
- Azami Kalkış Ağırlığı
- 700 kg
- Faydalı Yük Kapasitesi
- 150 kg
- Kalkış/İniş/Seyir/Taksi
- Otonom
- Güç Sistemi
- 100 bg İçten Yanmalı Motor
- Varyasyon
- TB2-A, TB2-B, TB2-C ve TB2-D
- Faydalı Yük - İGK
- Simultane EO/IR/LD ya da Gözetleme Radarı
- Faydalı Yük - Mühimmatlar
- Lazer Güdümlü Mühimmatlar, INS/GPS Güdümlü Mühimmatlar, IR Güdümlü Mühimmatlar, Mini Seyir Füzeleri
- Kanat Açıklığı
- 12 m
- Uzunluk
- 6.4 m
- Yükseklik
- 2.2 m
Gerçek Zamanlı Aktarma veGörüntü Arşivleme Sistemi
Baykar Gerçek Zamanlı Görüntü Aktarma Sistemi (BGAM) savunma sanayiine gerçek zamanlı görüntü aktarma ve arşiv yönetimi çözümleri sağlamaktadır. BGAM yüksek çözünürlüklü, gecikmesiz canlı yayınların aynı anda çok sayıda kullanıcı tarafından yetkilendirme dahilinde izlenebilmesine olanak sağlar. BGAM web tabanlı bir uygulama olup, kullanıcıların canlı yayınları ağ içerisinde veya mobil uygulama ile internet ağını kullanarak tabletler üzerinden güvenli şekilde izlemesini sağlamaktadır.
Bütün canlı yayınlar sistem tarafından otomatik olarak 30 dakikalık dosyalara kaydedilir. Kullanıcılar canlı görüntüleri izlerken sistem üzerinde notlar alabilir, bu notlara birden çok etiket ekleyebilir. Bu notlar ve etiketler ile arşiv videoları üzerinden arama yapabilirler. Bu notlar ile görev transkripti oluşturulabilir ve dışarı aktarılabilir. Arşiv dosyaları tarihe ve metaverilere göre taranabilir.
Canlı ve arşiv görüntülerine olan erişimin güvenliği için sistem otomatik olarak geçici şifreler kullanır, bu sayede görüntü sunucusuna olan erişim daha güvenli hale getirilir. Canlı yayın görüntüleri ve arşiv görüntüler üzerine kullanıcı adı veya cihaz bilgisi filigran olarak kaydedilir.
Görüntü Aktarma Sistemine entegre edilebilecek opsiyonel bir mobil çözüm sayesinde, canlı yayınlar Windows platformuna sahip mobil cihazlar üzerinden de izlenebilmektedir. Yüksek güvenlik seviyeli ağda bulunan yayınlar mobil cihazlara uçtan-uca kriptolama ve tek yönlü veri transferi (diyot çözümü olarak da anılmaktadır) yöntemi aracılığı ile güvenli şekilde aktarılmaktadır.

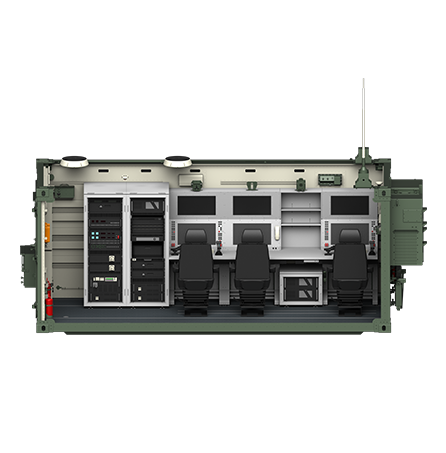

Yer Kontrolİstasyonu
Baykar Mobil Yer Kontrol İstasyonu (Mobil YKİ), Bayraktar TB2 platformunu ana üst bölgelerinden uzak ileri üslerde kontrol etmeyi sağlar. Mobil YKİ üzerinde bulunan güçlü haberleşme antenleri, Bayraktar TB2 İHA’lara mevcut bölgelerinde iniş ve kalkış imkanı vererek uçuş menzillerini genişletmektedir.
Mobil YKİ, NATO ACE III standartlarında şeltır, 12m’ye kadar yükseltilebilen hidrolik anten platformu, otomatik yönlenen anten sistemleri, tüm bu sistemlere hareket kabiliyeti kazandıran güçlü bir kamyon ve hidrolik park ayaklarından oluşmaktadır. Baykar özgün tasarımı olan Mobil YKİ, sahip olduğu sensör ve kontrol valfleri sayesinde güvenli ve hızlı bir şekilde kurulup devreye alınabilmektedir.
Yer Kontrol İstasyonu
- Telsiz Sistemleri
- Dahili İç Konuşma Sistemleri
- Ayarlanabilir Kule Çalışma Hızı
- Pilot Konsolu
- Faydalı Yük Operatör Konsolu
- Görüntü Kıymetlendirme Konsolu
- Rack Tip Kabinetler
- Güç Sistemleri, Filtreler
- Güç Kaynağı Birimleri
- Askeri Tip İki Adet Klima Ünitesi
- NBC Filtrasyon Sistemi
- NATO Spek ACE-III Şelter Özellikleri
Bayraktar TB2
360° inceleyebilirsiniz.
